日韩在线视频一区二区三区,亚洲图片综合区另类图片,国产一区二区三区国产精品

石英玻璃/Quartz glass

在光學元件中，國產石英玻璃按光譜應用范圍主要可分為JGS1、JGS2、JGS3三種牌號:

JGS1（遠紫外光學石英玻璃），用高純度氫氧熔化的光學石英玻璃。具有優良的透紫外性能，特別是在短波紫外區，其透過性能遠遠勝過所有其他玻璃，在185nm處的透過率可達90％，是185—2500nm波段范圍內的優良光學材料。

JGS2（紫外光學石英玻璃），用氫氧熔化的光學石英玻璃。它是透過220—2500nm波段范圍內的良好材料。

JGS3（紅外石英玻璃），具有較高的透紅外性能，透過率高達85％以上，應用波段范圍在260—3500nm的光學材料。

除了國產材料，我們也提供康寧、肖特、賀利氏等主要制造商所有等級和規格的材料。材料的純度高，均勻性好，生產出的產品性能更優更穩定。根據客戶的定制需求，考慮材料的光學、機械和化學特性，我們會推薦選擇更加合適的材料進行加工或其他指定材料的來料加工。

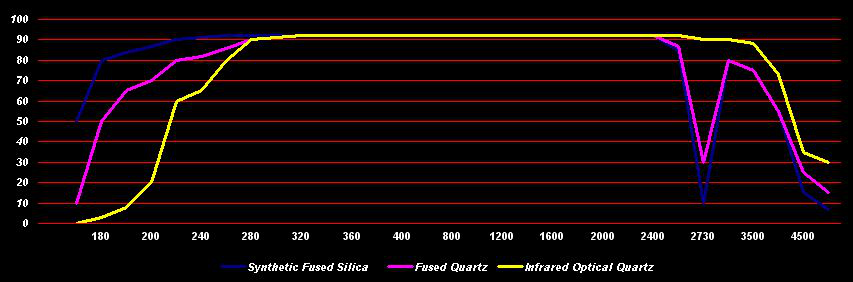

1．光學性能Optical Property


2．物理與機械性能 Mechanical

	性能Properties	標準值Value	性能Properties	標準值Value
機械性能 Mechanical Properties	密度/ Density	2.203g/cm³	抗壓強度/ Compressive Strength	1100Mpa
	抗彎強度/ Bending Strength	67Mpa	抗拉強度/ Tensile Strength	48.3Mpa
	泊松比/ Poisson's Ratio	0.14～0.17	楊氏模量/Young’s Modulus	72000Mpa
	剛性模量/ Rigidity Modulus	31000Mpa	莫氏硬度/ Mohs Hardness	5.5～6.5
熱學性能 Thermal Properties	變形溫度/ Deformation Point	1280℃	軟化點/Softening Point	1680℃
	退火點/Annealing Point	1210℃	比熱/Specific Heat (20～350℃)	670J/kg.℃
	熱導率/ Thermal Conductivity (20℃)	1.4W/m.℃	熱膨脹系數/ Coefficient of thermal expansion	5.5×10^-7cm/cm.℃
	熱加工溫度/ Hot Work Temperature	1700～2000℃	短期使用溫度/ Short-time Use Temperature	1300℃
	長期使用溫度/ Long-time Use Temperature	1100℃
電學性能 Electrical Properties	電阻率/ Resistivity	7×10⁷Ω.cm	介電強度/ Dielectric Strength	250～400Kv/cm
	介電常數ε/ Dielectric Constant	3.7～3.9	介電吸收系數/ Dielectric absorption coefficient	<4×10⁴
	介電損耗系數/ Dielectric loss coefficient	<1×10⁴
Refractive Index/折射率				1.45845

3．化學性能 Chemical Property

国产精品国色综合久久,久久久久久免费一区二区三区,国产视频一区二区在线播放
